Płyta warstwowa GS insPIRe® S MAX
NOWOŚĆ! Płyta ścienna

Płyty ścienne GS insPIRe® S MAX przeznaczone są do wykonywania ścian zewnętrznych osłonowych oraz wewnętrznych działowych w obiektach o konstrukcji szkieletowej. Płyty można montować zarówno w układzie pionowym jak i poziomym, jako jedno i wieloprzęsłowe elementy ścian. Okładziny płyty stanowi blacha stalowa obustronnie ocynkowana wg EN 10346 z organicznym lakierem poliestrowym o grubości powłoki 25 μm. Szczelność połączeń płyt zapewnia aplikowana na etapie produkcji poliuretanowa uszczelka PUS.

Adnotacja:
Płyty z zamkiem pióro-wpust w grubościach: 100 i 120 mm, płyty w grubościach 40, 60, 80 mm z zamkiem płaskim.

PRZEJDŹ DO KONTAKTU
Płyta warstwowa GS insPIRe® S MAX <b>NOWOŚĆ! Płyta ścienna</b>
Płyta warstwowa GS insPIRe® S MAX <b>NOWOŚĆ! Płyta ścienna</b>
Płyta warstwowa GS insPIRe® S MAX <b>NOWOŚĆ! Płyta ścienna</b>

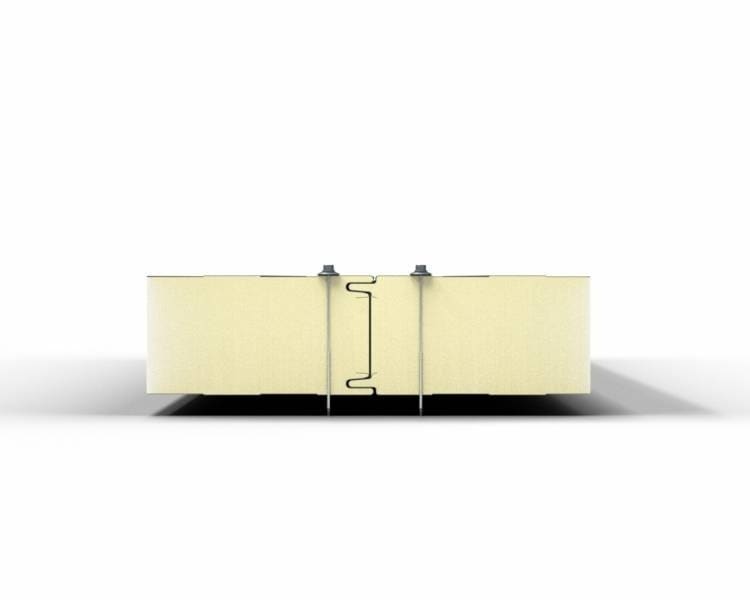

Płyta warstwowa GS insPIRe® S MAX
  • Profilowanie okładziny blaszanej sprawia, że ściany estetycznie wyglądają
  • Duży promień profilowania zamka zapewniający nienaruszalność powłok ochronnych blachy
  • Podwójny zamek łączący płyty gwarantujący wysokie właściwości czelności ogniowej
  • Wyprofilowane krawędzie ułatwiające montaż oraz zwiększające izolacyjność cieplną
  • Rdzeń ze sztywnej pianki PIR o bardzo dobrych właściwościach termoizolacyjnych i ogniowych
  • Ciągła uszczelka poliuretanowa utrzymująca wysoką izolacyjność cieplną. Została aplikowana podczas procesu produkcji
  • Folia aluminiowa zapobiegająca wnikaniu pary wodnej do rdzenia z pianki poliuretanowej



1
Rodzaj rdzenia​​
Modyfikowany PIR
2
Współczynnik przewodzenia ciepła λD [W/m*K]
0,019
3
Grubość [mm]
40 60 80 100 120
4
Masa* [kg/m2]
10,0 11,0 11,8 12,6 13,4
5
Długość maksymalna [m]
16,5
6
Szerokość całkowita [mm]
1020 / 1160 ( dla grub. ≥ 60 mm oraz profilacji L, M i F)
7
Szerokość modularna [mm]
1000 / 1140 ( dla grub. ≥ 60 mm oraz profilacji L, M i F)
8
Profilowanie okładziny zewnętrznej dla szerokości modularnej 1000 mm
L - Liniowe, M - Mikroprofilowane, F - Faliste, R - Rowkowe, P- Płaskie
9
Profilowanie okładziny zewnętrznej dla szerokości modularnej 1140 mm
L - Liniowe, M - Mikroprofilowane, F - Faliste, P- Płaskie
10
Profilowanie okładziny wewnętrznej
L - Liniowe, P- Płaskie
11
Standardowe kolory okładziny zewnętrznej dla szerokości modularnej 1000 mm **
RAL 7016 RAL 7035 RAL 9002 RAL 9006 RAL 9007 RAL 9010
12
Standardowe kolory okładziny zewnętrznej dla szerokości modularnej 1140 mm **
RAL 7016 RAL 7035 RAL 9002 RAL 9006 RAL 9007 RAL 9010
13
Standardowe kolory okładziny wewnętrznej **
RAL 9002 RAL 9010
14
Współczynnik Ud,S [W/m2K] rdzeń PIR MAX
0,52 0,33 0,24 0,19 0,16
15
Klasyfikacja w zakresie odporności ogniowej dla płyt MAX***
- - - - EI 30
16
Reakcja na ogień
B-s1, d0
17
Rozprzestrzenianie ognia
NRO
18
Certyfikaty, aprobaty, atesty

DWU CE wg EN 14509, Certyfikat Stałości Własności Użytkowych EN 14509, Klasyfikacja odporności ogniowej

* Masa za 1 mb. dla okładziny 0,5/0,5 mm (szerokość dla 1140). Szczegółowe masy w plikach do pobrania.

** Dostępne kolory zależne od grubości okładzin

*** Warunki według klasyfikacji odporności ogniowej. Szczegóły podziału odporności na działanie ognia  w układzie poziomym i pionowym w DWU.
