GS MW CH
панель з замком охолодження - серцевина з мінеральної вати

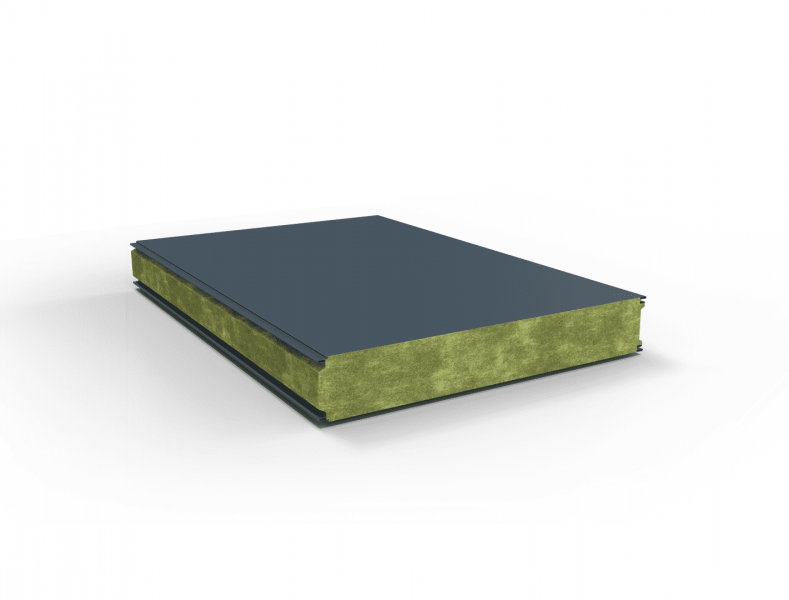

Панелі GS MW CH з видимим кріпленням призначені для виготовлення зовнішніх і внутрішніх стін на каркасній конструкції. Обшивка панелей виготовлена із сталевого листа, оцинкованого згідно з EN 10346 з органічним поліефірним лаком з товщиною покриття 25 мкм. Панелі можна встановлювати як вертикально, так і горизонтально. Вони забезпечують найкращий протипожежений захист і чудову звукоізоляцію.

Перейти до контактів
GS MW CH <b>панель з замком охолодження - серцевина з мінеральної вати</b>
GS MW CH

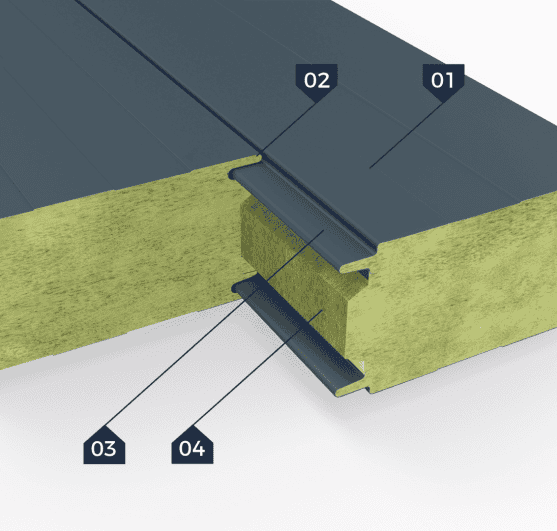

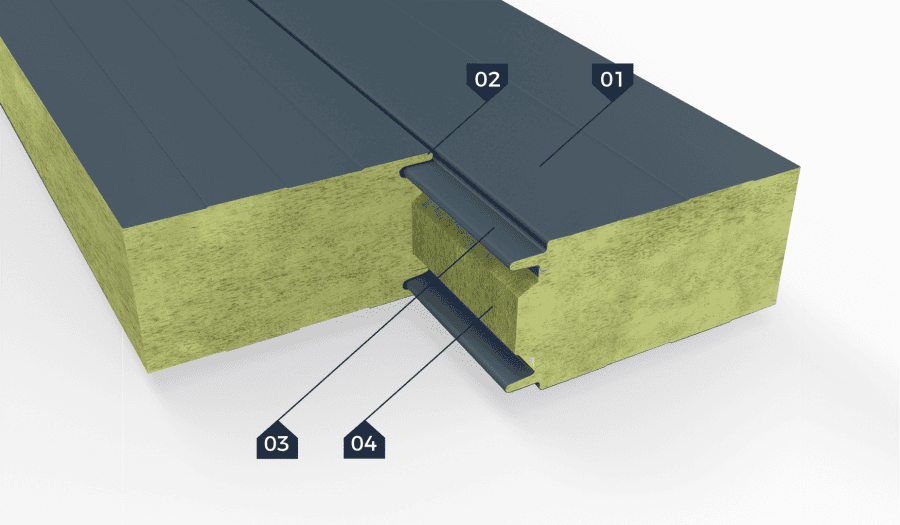

  • Профілювання обшивки з листового металу надає стінам естетичний вигляд
  • Великий радіус профілювання замка, що забезпечує цілісність захисних покриттів листового металу
  • Подвійний замок, що з'єднує панелі, забезпечує високі вогнезахисні властивості
  • Серцевина з твердої мінеральної вати з дуже хорошою вогнестійкістю та звукоізоляцією
1
Вид серцевини​​
Тверда мінеральна вата
2
Коефіцієнт теплопровідності λD [W/м*K]
0,044
3
Товщина панелі [мм]
100 120 160 200 250
4
Маса [кг/иои. мемр] для обшивки 0,5/0,6 мм (модуль 1000 мм)*
20,0 22,1 26,3 30,5 35,8
5
Маса [кг/иои. мемр] для обшивки 0,5/0,6мм (модуль 1140 мм)*
22,7 25,1 29,9 34,7 40,7
6
Коефіцієнт Ud,S [W/м2K] Серцевина з мінеральної вати
0,43 0,36 0,27 0,22 0,17
7
Модульна ширина [мм]
1000 / 1140
8
Профілювання зовнішнього облицювання 1000
L - Лінійні, M - Мікропрофільовані, F - Хвилясті, R - Борознисті
9
Профілювання зовнішнього облицювання 1140
L - Лінійні, M - Мікропрофільовані, F - Хвилясті
10
Профілювання внутрішнього облицювання
L - Лінійні
11
Реакція на вогонь (для всіх кінцевих застосувань)
A2-s1,d0
12
Поширення вогню
NRO
13
Класифікація за вогнестійкістю***
EI 120 EI 180 EI 180 EI 240 EI 240
14
Паропроникність
«Відповідає вимогам» (непроникна)
15
Акустична ізоляція
31(-2;-3)
16
Стандартні кольори зовнішнього облицювання для модуля шириною 1000 мм **
RAL 9002 RAL 9006 RAL 9007 RAL 9010
17
Стандартні кольори зовнішнього облицювання для модуля шириною 1140 мм **
RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL 9010
18
Стандартні кольори внутрішнього облицювання **
RAL 9002 RAL 9010
19
Сертифікати, технічні висновки, свідоцтва
Atest PZH, EN 14509:2013

* Таблиця з розрахунками ваги панелей з іншою товщиною обшивки в Технічному відділі
** Доступні кольори залежать від товщини обшивки
*** Умови за класифікацією вогнестійкості. Деталі поділу вогнестійкості в горизонтальному і вертикальному розташуванні в DWU.
