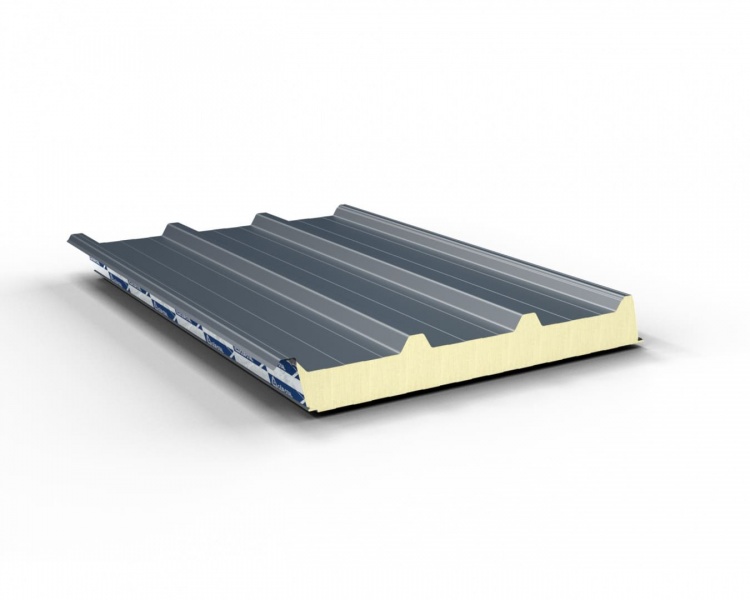

GS insPIRe® D
Поліізоціануратна покрівельна панель

Покрівельні панелі GS PIR D призначені для виконання покрівлі. Вони характеризуються дуже глибоким перепрофілюванням зовнішньої обшивки у формі трапеції. Це пов’язано з передачею ними довгострокових експлуатаційних навантажень. Панелі кріпляться шурупами до дерев’яної, сталевої або залізобетонної конструкції. Мінімальний нахил скатів покрівлі становить 3° (5,2%) без світлових вікон і 5° (8,7%) для покрівлі зі з’єднаними по довжині панелями. Обшивка панелей виготовлена із сталевого листа, оцинкованого з обох сторін згідно з EN 10346 з органічним поліефірним лаком з товщиною покриття 25 мкм. Модульна ширина панелі становить 1000 мм, а її стандартна довжина коливається від 2,0 м до 12,0 м. За спеціальним замовленням клієнта ми поставляємо панелі коротше 2,0 м і довше 12,0 м, з максимальною довжиною 16,5 м. Герметичність стиків панелей забезпечує поліуретановий PUS-ущільнювач, накладений на етапі виробництва.

Перейти до контактів
GS insPIRe® D <b>Поліізоціануратна покрівельна панель</b>
GS insPIRe® D <b>Поліізоціануратна покрівельна панель</b>
GS insPIRe® D
  • Профілювання обшивки з листового металу надає стінам естетичний вигляд
  • Великий радіус профілювання замка, що забезпечує цілісність захисних покриттів листового металу
  • Суцільна поліуретанова прокладка, що підтримує високу теплоізоляцію. Її нанесено в процесі виробництва
  • Komora zabezpieczająca przed kapilarnym podciąganiem wody
  • Серцевина з твердої піни PIR з дуже гарними теплоізоляційними та вогнезахисними властивостями
  • Профільовані кромки, які полегшують монтаж і підвищують теплоізоляцію
  • Суцільна поліуретанова прокладка, що підтримує високу теплоізоляцію. Її нанесено в процесі виробництва
  • Алюмінієва фольга, що запобігає проникненню водяної пари в серцевину з пінополіуретану
1
Вид серцевини​​
Тверда піна з поліізоціанурату (PIR)
2
Коефіцієнт теплопровідності λD [W/м*K]
0,022
3
Товщина панелі [мм]
40/80 60/100 80/120 100/140 120/160 150/190 160/200
4
Маса* [kg/м2]
10,8 11,6 12,4 13,2 14,0 15,2 15,6
5
Максимальна довжина [м]
16,5
6
Загальна ширина [мм]
1104
7
Модульна ширина [мм]
1000
8
Профілювання зовнішнього облицювання для модуля шириною 1000 мм
T - трапецієподібні
9
Профілювання внутрішнього облицювання
L - Лінійні, P- Пласк
10
Стандартні кольори зовнішнього облицювання **
RAL 3000 RAL 5010 RAL 6011 RAL 7016 RAL 7035 RAL 8017 RAL 9002 RAL 9006 RAL 9007 RAL 9010
11
Стандартні кольори внутрішнього облицювання **
RAL 9002 RAL 9010
12
Коефіцієнт Ud,S [W/м2K] серцевини​​ PIR
0,55 0,37 0,27 0,22 0,18 0,15 0,14
13
Класифікація за вогнестійкістю ***
- - REI 30/ RE 120 REI 30/ RE 120 REI 30/ RE 120 RE 30 / RE 120 REI 30/ RE 120
14
Реакція на вогонь
B-s1, d0
15
Вплив зовнішнього вогню на дах
BROOF
16
Сертифікати, технічні висновки, свідоцтва

DWU CE відповідно до EN 14509, Гігієнічне свідоцтво, Сертифікат сталості експлуатаційних характеристик EN 14509, Класифікація вогнестійкості

* Вага за 1 м. для облицювання 0,5/0,5 мм. Детальні ваги в файлах, доступних для завантаження.
** Доступні кольори залежать від товщини обшивки.
​*** Умови за класифікацією вогнестійкості.
