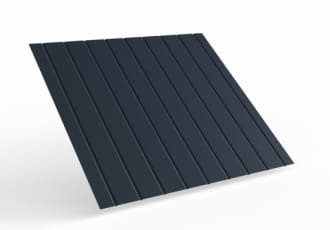

GS insPIRe® S MAX
НОВОСТЬ! Стеновая сэндвич

Стеновые сэндвич GS insPIRe® S MAX предназначены для совершения наружных фасадных стен и внутренних перегородок в зданиях каркасной конструкции. Сэндвич панели можно монтировать как вертикально, так и горизонтально как одно и многопролетные элементы стен. Обшивка панелей состоит из оцинкованного с двух сторон стального листа по EN 10346, покрытого органическим полиэфирным лаком с толщиной покрытия 25 μm. Герметичность соединений панелей обеспечивает нанесенная на стадии производства полиуретановая прокладка PUS.

Аннотация​:
Панели с пазогребневым замком толщиной: 100 и 120 мм, панели толщиной 40, 60, 80 мм с плоским замком.

ПЕРЕЙТИ К КОНТАКТУ
GS insPIRe® S MAX <b>НОВОСТЬ! Стеновая сэндвич</b>
GS insPIRe® S MAX <b>НОВОСТЬ! Стеновая сэндвич</b>
GS insPIRe® S MAX <b>НОВОСТЬ! Стеновая сэндвич</b>
GS insPIRe® S MAX
  • Профилирование металлической обшивки придает стенам эстетичный вид
  • Большой радиус профилирования замка, обеспечивающий непушимость защитных покрытий
  • Двойной замок, соединяющий панели, гарантирующий высокую огнестойкость
  • Контурные края облегчают сборку и повышают теплоизоляцию
  • Наполнитель из жесткого пенопласта с очень хорошими теплоизоляционными и огнезащитными свойствами.
  • Непрерывная полиуретановая прокладка, сохраняющая высокую теплоизоляцию применена в процессе производства
  • Алюминиевая фольга для предотвращения проникновения водяного пара в наполнитель из полиизоциануратной пены



1
Тип наполнителя​​
Модифицированный PIR
2
Коэффициент теплопроводности λD [W/m*K]
0,019
3
Толщина [мм]
40 60 80 100 120
4
Вес* [kg/m2]
10,0 11,0 11,8 12,6 13,4
5
Максимальная длина [м]
16,5
6
Общая ширина [мм]
1020 / 1160 ( для толщ. ≥ 60 мм и профилирования L, M и F)
7
Модульная ширина [мм]
1000 / 1140 ( для толщ. ≥ 60 мм и профилирования L, M и F)
8
Профилирование наружной обшивки для модульной шириной 1000 мм.
L - Линейные, M - Микропрофилированные, F - Волнистые, R - Канавчатые, P - Плоские
9
Профилирование наружной обшивки для модульной шириной 1140 мм.
L - Линейные, M - Микропрофилированные, F - Волнистые, P - Плоские
10
Профилирование внутренней обшивки
L - Линейные, P - Плоские
11
Стандартные цвета наружной обшивки для модульной ширины 1000 мм **
RAL 7016 RAL 9002 RAL 9006 RAL 9010
12
Стандартные цвета наружной обшивки для модульной ширины 1140 мм **
RAL 7016 RAL 9002 RAL 9006 RAL 9007 RAL 9010
13
Стандартные цвета внутренней обшивки **
RAL 9002 RAL 9010
14
Коэффициент Ud,S [W/m2K] для наполнителя PIR MAX
0,52 0,33 0,24 0,19 0,16
15
Классификация огнестойкости для панелей MAX ***
- - - - EI 30
16
Реакция на огонь
B-s1, d0
17
Распространение огня
NRO
18
Сертификаты, технические заключения, свидетельства

DWU CE по EN 14509,
Сертификат технических характеристик EN 14509,
Классификация огнестойкости


* Вес на 1 текущий метр для обшивки 0,5 / 0,5 мм (ширина для 1140). Подробные массы в файлах для скачивания.

** Доступные цвета в зависимости от толщины обшивки

*** Условия согласно классификации огнестойкости. Подробная информация о разделении огнестойкости по горизонтали и вертикали в Декларации характеристик качества.
