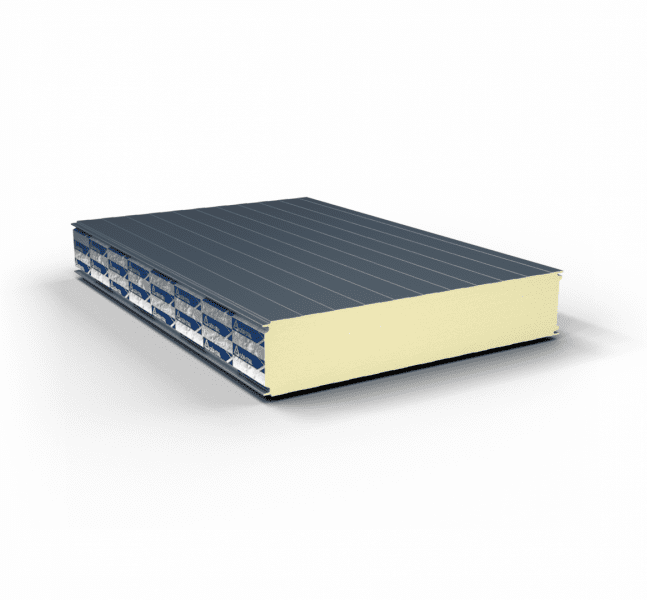

GS insPIRe® CH
Polyisocyanurat-Kühlplatte

Die Wandplatten GS insPIRe® CH sind für die Herstellung von Wänden und Decken in Räumen mit reduzierter Temperatur bestimmt, d.h. in Kühlhäusern (t>0°) und Gefrierhäusern (t<0°) Die Platten können zur Errichtung freistehender Konstruktionen und zur Herstellung von Kühl- oder Gefrierkammern in bestehenden Gebäuden verwendet werden. Die Platten können sowohl vertikal als auch horizontal, als Ein- und Mehrfeldelemente montiert werden.

KONTAKTIEREN
GS insPIRe® CH <b>Polyisocyanurat-Kühlplatte</b>
GS insPIRe® CH <b>Polyisocyanurat-Kühlplatte</b>
GS insPIRe® CH

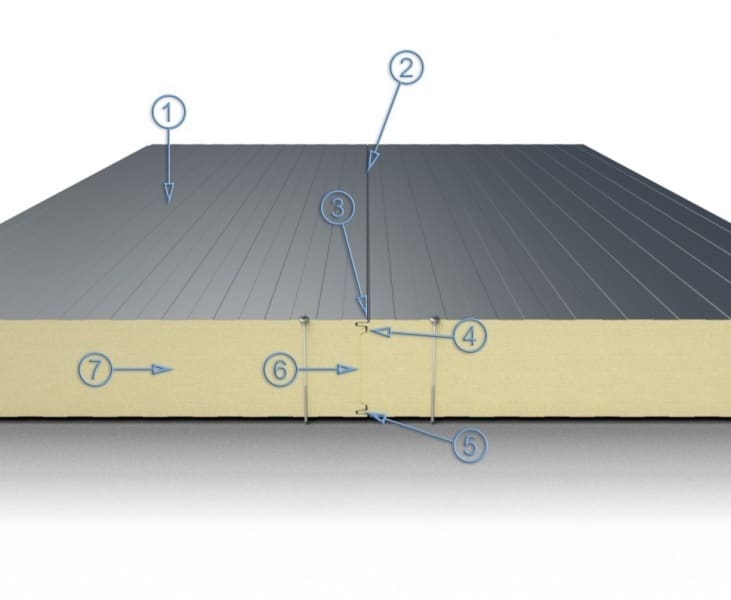

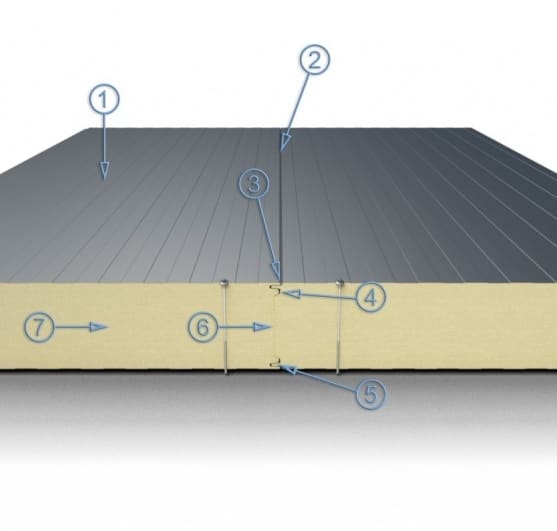

  • Die Profilierung der Blechverkleidung verleiht den Wänden ein ästhetisches Aussehen
  • Vor Ort aufgebrachte Dichtungsmasse
  • Großer Profilradius des Schlosses zur Gewährleistung der Unversehrtheit der Schutzbeschichtung aus Blech
  • Profilierte Kanten zur Erleichterung der Montage und Erhöhung der Wärmedämmung

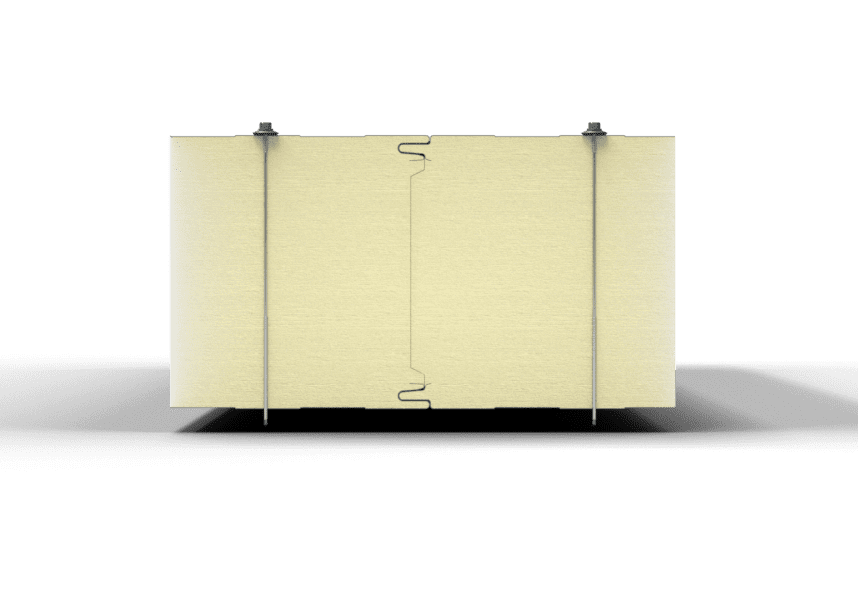

  • Doppelte Verriegelung, die die Platten verbindet, um hohe Brandschutzeigenschaften zu gewährleisten
  • Labyrinthkernkontakt zur Beseitigung von Wärmebrücken
  • Harter PIR-Schaumkern mit sehr guten Wärme- und Brandschutzeigenschaften
1
Typ des Kerns​​
Polyisocyanurat-Hartschaumstoff (PIR)
2
Wärmeleitfähigkeitskoeffizient λD [W/m*K]
0,022
3
Dicke [mm]
100 120 160 200
4
Gewicht* [kg/m2]
12,6 13,4 15,0 16,6
5
Maximale Länge [m]
16,5
6
Gesamtbreite [mm]
1020 / 1160 ( für Dicke ≥ 60 mm und L-, M- und F-Profilierung)
7
Modulare Breite [mm]
1000 / 1140 ( für Dicke ≥ 60 mm und L-, M- und F-Profilierung)
8
Profilierung der Außenverkleidung für eine modulare Breite von 1000 mm
L - Linear, M - Mikrogeformt, F - Gewellt, R - Gerillt
9
Profilierung der Innenverkleidung
L - Linear, P- Flachprofilierung
10
Standardfarben für die Außenverkleidung für 1000 mm modulare Breite **
RAL 7016 RAL 7035 RAL 9002 RAL 9006 RAL 9007 RAL 9010
11
Standardfarben für die Außenverkleidung für 1140 mm modulare Breite **
RAL 7016 RAL 7035 RAL 9002 RAL 9006 RAL 9007 RAL 9010
12
Standardfarben für die Innenverkleidung **
RAL 9002 RAL 9010
13
Ud,S-Wert [W/m2K] PIR- Kern
0,22 0,18 0,14 0,11
14
Feuerwiderstandsklassifizierung für MAX-Platten***
EI 30
15
Reaktion auf Feuer
B-s1, d0
16
Ausbreitung des Feuers
NRO
17
Zertifikate, Genehmigungen, Bescheinigungen

Zwei DWU CE nach EN 14509,
Zertifikat der Konstanz der Nutzeigenschaften EN 14509,
Klassifizierung des Feuerwiderstandes
Hygienezertifikat

* Gewicht pro 1 lfm für Verkleidung 0,5/0,5 mm (Breite für 1140). Detaillierte Massen in herunterladbaren Dateien.

** Verfügbare Farben je nach Verkleidungsdicke

*** * Bedingungen gemäß der Feuerwiderstandsklasse Einzelheiten der Unterteilung des Feuerwiderstandes in horizontale und vertikale Anordnung in der LEISTUNGSERKLÄRUNG.
